Установки повышения давления SPIRIT WTR

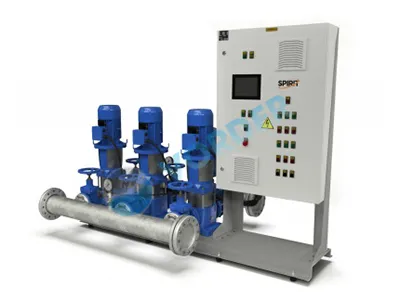

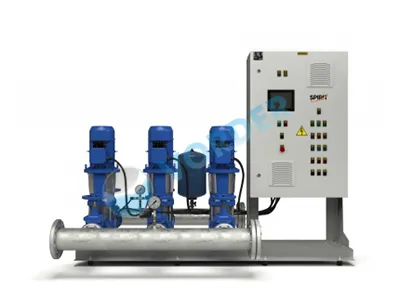

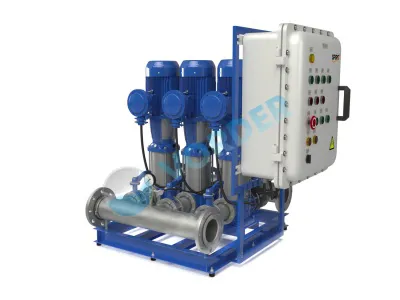

Установка SPIRIT WTR — насосная станция, основное назначение которой заключается в повышении давления в бытовых и промышленных системах водоснабжения. Несколько реже это оборудование применяют в производственных процессах. В зависимости от сферы использования и решаемых задач, установка включает в себя от двух до шести параллельно соединенных насосов, смонтированных на общей раме. Насосные станции повышения давления поставляются в готовом к эксплуатации виде.

Типовые варианты регулирования

• Каскадное с контроллером. Управление установкой повышения давления строится на базе релейно-контакторных элементов и программируемых логических контроллеров.
• Каскадное с устройством плавного пуска и контроллером. Применение УПП обеспечивает плавность запуска. За счет этого снижается износ электродвигателя установки, а также предотвращается гидроудар.
• Частотное с контроллером и одним преобразователем частоты на группу насосов. Запуск оборудования осуществляется с помощью ПЧ, который не только включает и выключает требуемое количество насосов, но и регулирует частоту вращения.
• Частотное с контроллером и несколькими преобразователями частоты (по одному на каждый насос). Управление осуществляется за счет ПЧ. Они синхронно регулируют частоту вращения всех насосов, задействованных в данный момент времени.

Важно! По запросу покупателя возможно изготовление нестандартной схемы регулирования, соответствующей тем или иным условиям эксплуатации.

Комплектация установок повышения давления

В типовом исполнении насосная станция повышения давления собирается на единой раме, которая виброизолирована от основания. Установка включает в себя от двух до шести центробежных насосов, на входах которых установлена клиновая задвижка, а на выходе — задвижка и обратный клапан. И всасывающий, и напорный коллектор снабжены манометром. На напорном коллекторе дополнительно установлен мембранный бак, играющий роль гидроаккумулятора и предотвращающий гидроудары. Комплектующие (заглушки, коллекторы и пр.) изготовлены из кислотостойкой низкоуглеродистой нержавеющей стали AISI 304. Также в состав насосной станции входит реле давления, устанавливаемое на всасывающем коллекторе, и аналоговый датчик давления, который монтируется на напорном коллекторе.

В зависимости от потребностей покупателя, предполагаемых условий эксплуатации и других факторов, установка повышения давления может быть укомплектована насосами различной конфигурации. Наиболее часто используются вертикальные и горизонтальные многоступенчатые, консольные и консольно-моноблочные.

Основные эксплуатационные возможности

• Работа как в автоматическом, так и в ручном режиме.
• Встроенная светодиодная индикация.
• Эксплуатация в местном и дистанционном режиме.
• Обеспечение стабильного и точного давления.
• Автоматический переход в каскадный режим при поломке ПЧ.
• Защита от неравномерного вырабатывания моторесурса.
• Автоматический вход в спящий режим и выход из него.
• Автоматическое включение резервного насоса при поломке основного.
• Переход в аварийный режим в случае поломки датчика давления и контроллера.
• Сохранение эксплуатационных графиков за 1 месяц и регистрация отказов за 1 год.
• Программируемый режим работы установки.
• Автоматическое выключение станции при нулевом расходе.
• Встроенная защита от тепловой перегрузки, «сухого хода», перекоса фаз, короткого замыкания, перегрузки по току.
