Клапаны с пилотом Гранрег КАТ11/02

Цена
КАТ11/02-02-01-600-16-Ф/Ф Цена по запросу
КАТ11/02-02-01-500-16-Ф/Ф Цена по запросу
КАТ11/02-02-01-400-16-Ф/Ф Цена по запросу
КАТ11/02-02-01-050-16-Ф/Ф 56 628 руб.
КАТ11/02-02-01-065-16-Ф/Ф 62 594 руб.
КАТ11/02-02-01-080-16-Ф/Ф 75 069 руб.
КАТ11/02-02-01-100-16-Ф/Ф 97 505 руб.
КАТ11/02-02-01-150-16-Ф/Ф 180 840 руб.
КАТ11/02-02-01-200-16-Ф/Ф 265 239 руб.
КАТ11/02-02-01-250-16-Ф/Ф 380 013 руб.
КАТ11/02-02-01-300-16-Ф/Ф 566 059 руб.
КАТ11/02-02-01-350-16-Ф/Ф 866 337 руб.

Регулирующие клапаны с пилотным управлением КАТ11, КАТ21 для жидких неагрессивных сред t° до +60 °С (Торговый Дом АДЛ, Россия)

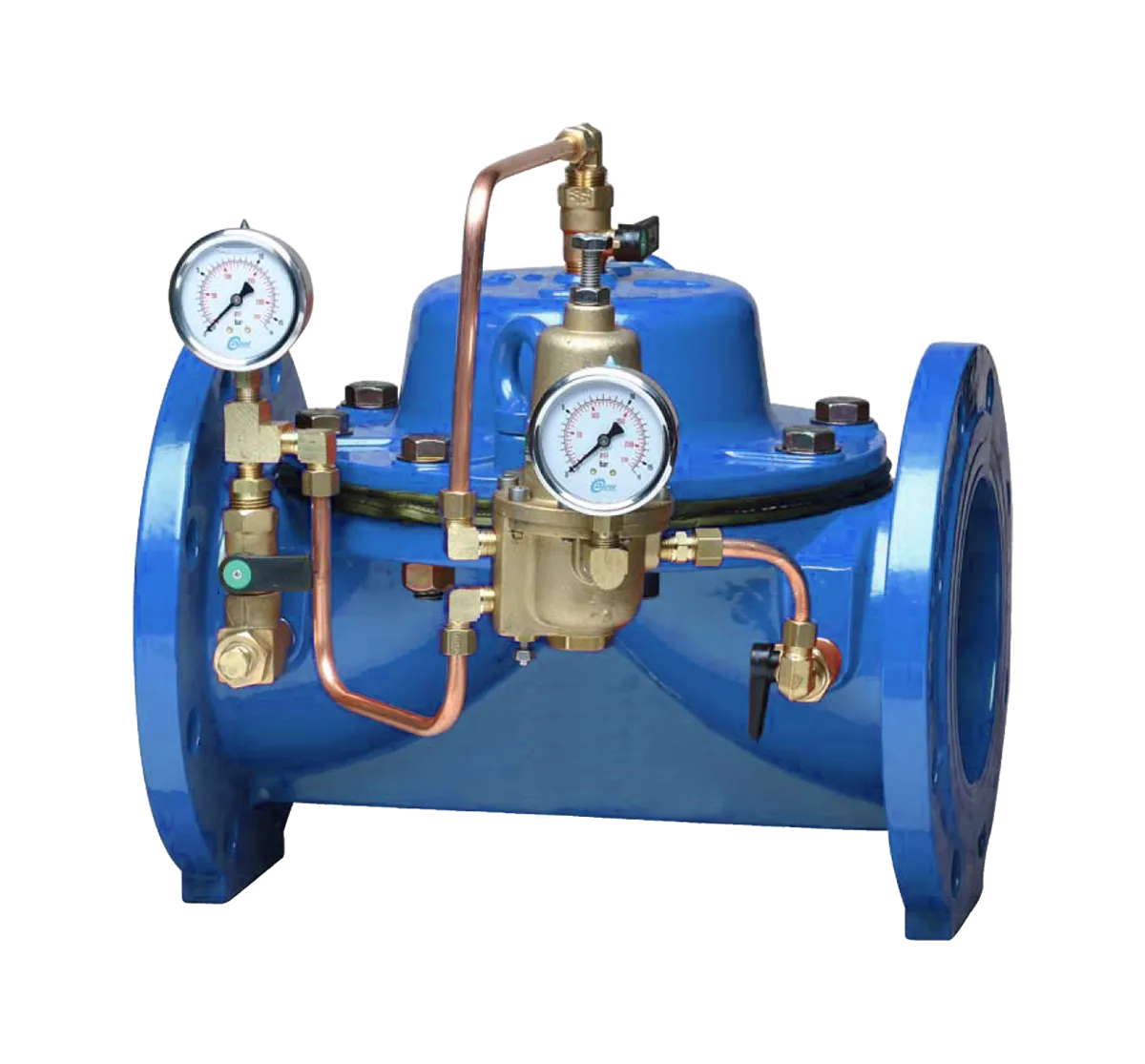

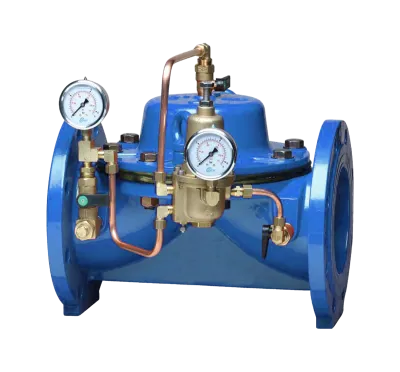

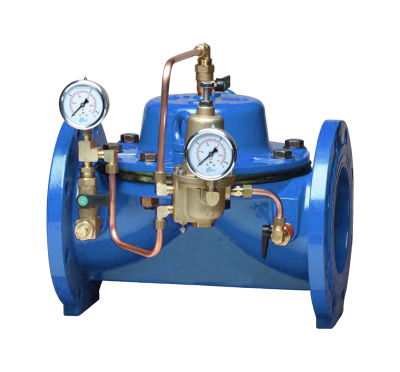

Редукционные клапаны КАТ 11/02

Клапан поддерживает после себя предварительно установленное давление независимо от давления до него или от колебаний расхода. Клапан управляется трехходовым пилотным регулятором, обеспечивающим полное открытие, когда давление перед клапаном падает ниже установленного.

Описание

Клапаны серии КАТ11 (КАТ21) представляют собой клапаны, где запорный орган выполнен в виде армированной диафрагмы. Используются для обеспечения широкого спектра функций управления и регулирования в системах водоснабжения, канализации, пожаротушения, технологических процессах в промышленности и сельском хозяйстве.

Клапаны управляются давлением жидкости, имеющимся в линии, либо давлением от внешнего источника, которое должно быть выше или равно давлению в линии. Простота конструкции клапанов серии КАТ11 (КАТ21) обеспечивает их легкое обслуживание без демонтажа из трубопровода. Обслуживание может выполняться необученным персоналом, использующим базовые инструменты.Отсутствуют оси, подшипники, уплотнения, которые подвержены коррозии. Нет износа и повреждений при работе с жидкостями, имеющими абразивные включения или агрессивными растворами.

Характеристики клапанов

  • единственная подвижная деталь — армированная диафрагма;
  • возможность управления от внешних источников энергии;
  • возможность комплектации клапанов дополнительным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов;
  • все присоединения для подключения пилотной обвязки выполнены из нержавеющей стали;
  • встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом.

Особенности конструкции

  • простота конструкции;
  • исключительно низкие потери давления при высоких расходах;
  • возможность регулировки при расходах от близких к нулю до максимальных — без использования дросселирующих регуляторов или байпасных кранов;
  • подходит для любых натуральных жидкостей, морской воды, промышленных стоков;
  • широкий выбор материалов, покрытий и типов диафрагм;
  • все модели клапанов могут применяться для разнообразных функций управления при использовании пилотных регуляторов.
Документы

kat11-21 Размер: 561.6 Кб
Price_ADL_Self_operated_regulators Размер: 82.8 Кб


  • Характеристики
Бренд Гранрег
Вид оборудования Клапаны регулирующие
Серия КАТ11/02
Область применения водоснабжение, пожаротушение
Тип Редукционный
Kv, м3/ч 95 - 1900
Материал мембраны Natural rubber
T min окружающей среды, °C -10
T max окружающей среды, °С 60
Давление настройки минимальное, бар 0.5
Давление настройки максимальное, бар 1.0
Материал уплотнения Natural rubber
Производитель ООО "Торговый Дом АДЛ"
PN 16
DN 50-300
Тип управления Прямого действия
Рабочая среда вода
T max рабочей среды, °С 60
Материал корпуса Чугун серый
Присоединение Ф/Ф
Страна Россия
