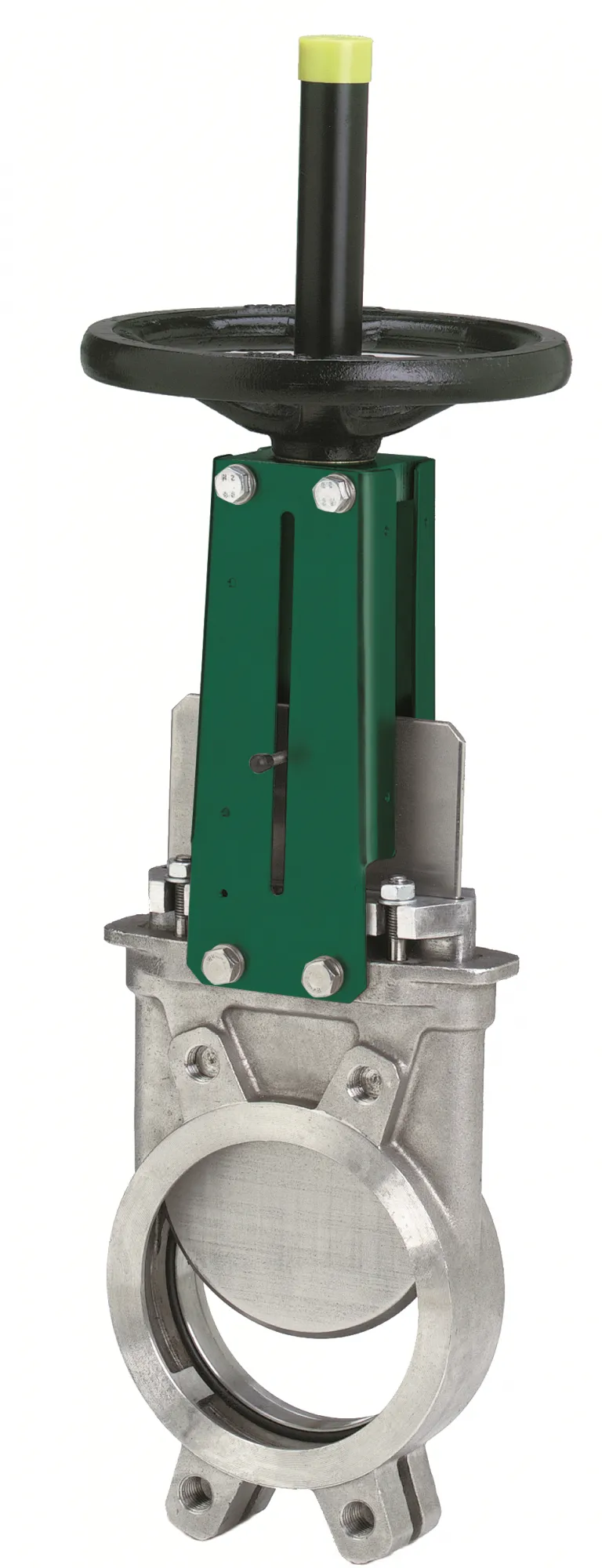

Шиберная задвижка VG6400 со штурвалом, Tecofi

Ножевая задвижка Tecofi («Текофи») VG6400 шиберная устанавливается в трубопроводной системе между фланцами и выполняет функции регулирования и перекрытия потока среды. У арматуры может быть несколько видов управления:

• с помощью пневмо- или электропривода;

• рычагом;

• штурвалом;

• механическим редуктором и другие.

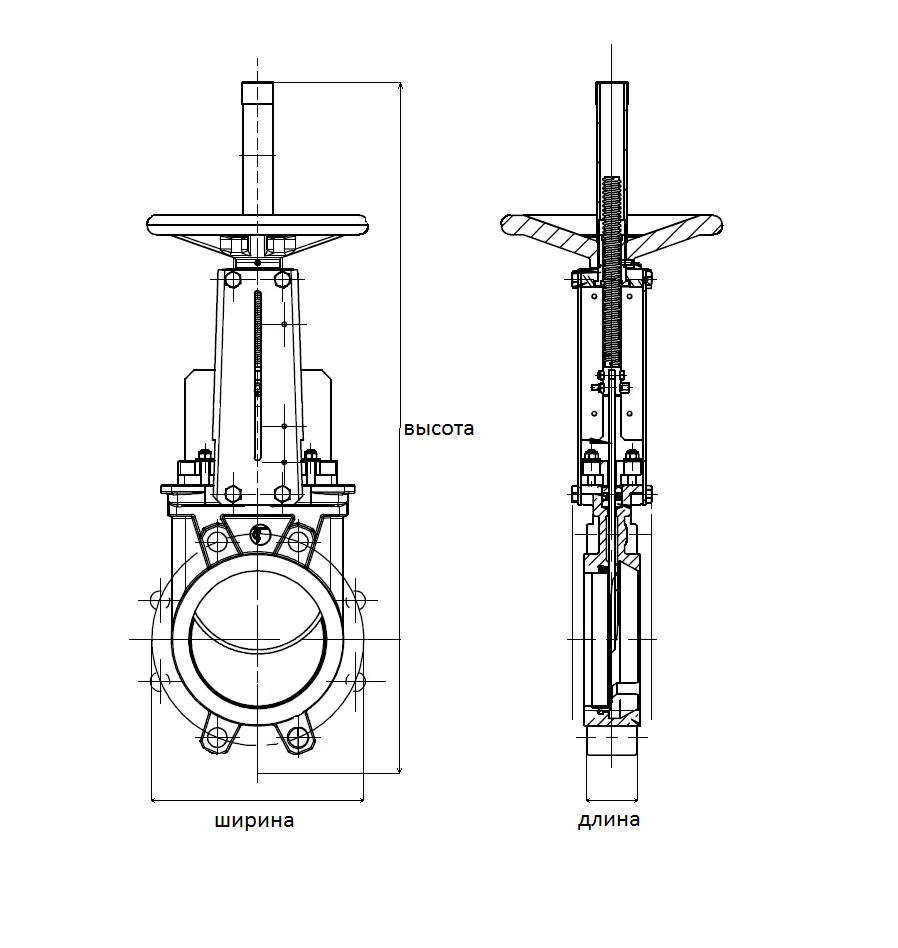

Конструкция задвижки включает нож, положение которого в корпусе позволяет пропускать определенное количество среды – в зависимости от высоты, на которой он находится. Задвижка может надежно закрываться и обеспечивать герметичность участка трубопровода за счет уплотнения – металлического или из ЭПДМ. Серия VG6400 предназначена для работы с порошкообразными или вязкими средами, находит применение при производстве целлюлозы, цемента, в нефтяной и химической промышленности, водоподготовке, очистке сточных вод.

Ассортимент моделей и преимущества

Серия шиберных задвижек со штурвалом VG6400 включает модели с разными параметрами:

• типом уплотнения нитрил или металл по металлу;

• диаметром присоединения от 50 до 1600 мм;

• корпусом с выдвижным или невыдвижным штоком;

• пневматическим, электрическим или другим типом привода.

Вне зависимости от особенностей конструкции изделия имеют ряд конкурентных преимуществ:

• высокая прочность и устойчивость к деформации – корпус-моноблок изготовлен из нержавеющей стали GX5CrNiMo 19-11-2;

• герметичность в направлении, которое должна указывать стрелка на задвижке;

• точное направление скольжения ножа, практически полное отсутствие скоплений среды;

• зафиксированное стальным кольцом невыбиваемое уплотнение из ЭПДМ, FPM (Viton) или металла;

• возможность приобрести нож из нержавеющей стали и уплотнение отдельно;

• наличие индикатора положения ножа и возможности монтажа дополнительного оборудования: датчиков, съемных колец диафрагмы, защитных пластин.

Технические особенности серии

Шиберная задвижка Tecofi VG6400 со штурвалом с выдвижным или невыдвижным штоком – одна из основных и наиболее востребованных серий трубопроводной арматуры данного типа. Величина диаметра присоединения изделий варьируется от 50 до 1600 мм. Модели с невыдвижным штоком применяются в условиях ограниченного пространства.

Диапазон рабочих температур составляет от -10 до 80 С. Доступны варианты исполнения задвижки с седловым уплотнением металл по металлу (VG6400-001MM, VG6400-00MM) или ЭПДМ (VG6400-001EP, VG6400-00EP). Диаметр изделия определяет максимальное рабочее давление: от 4 бар (Ду500-600 мм) до 10 бар (Ду50-250 мм). Выбор варианта уплотнения зависит от вида среды – для работы с абразивными средами используются разновидности арматуры с металлическим уплотнением. Для использования комплектующих с вязкими веществами могут быть установлены кольца диафрагмы или дефлектора.
