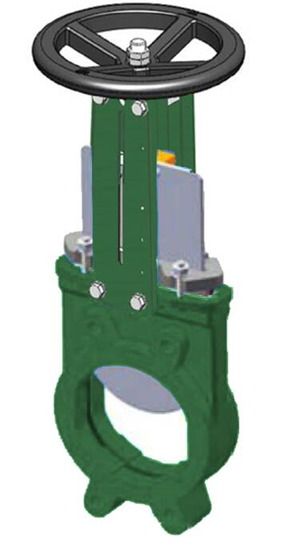

Шиберная задвижка Tecofi VGB3400N

Серия задвижек шиберных со штурвалом, невыдвижным штоком и двухсторонним уплотнением VGB3400N Tecofi («Текофи») – трубопроводная арматура, предназначенная для регулирования потока и перекрытия вязких, порошкообразных, абразивных и иных рабочих сред. Монтаж изделий производится между фланцами трубопроводов. Модели линейки могут иметь следующие индивидуальные параметры:

• тип управления: с помощью штурвала, электро- или пневмопривода, ISO фланца;

• присоединительный диаметр от 50 до 400 мм;

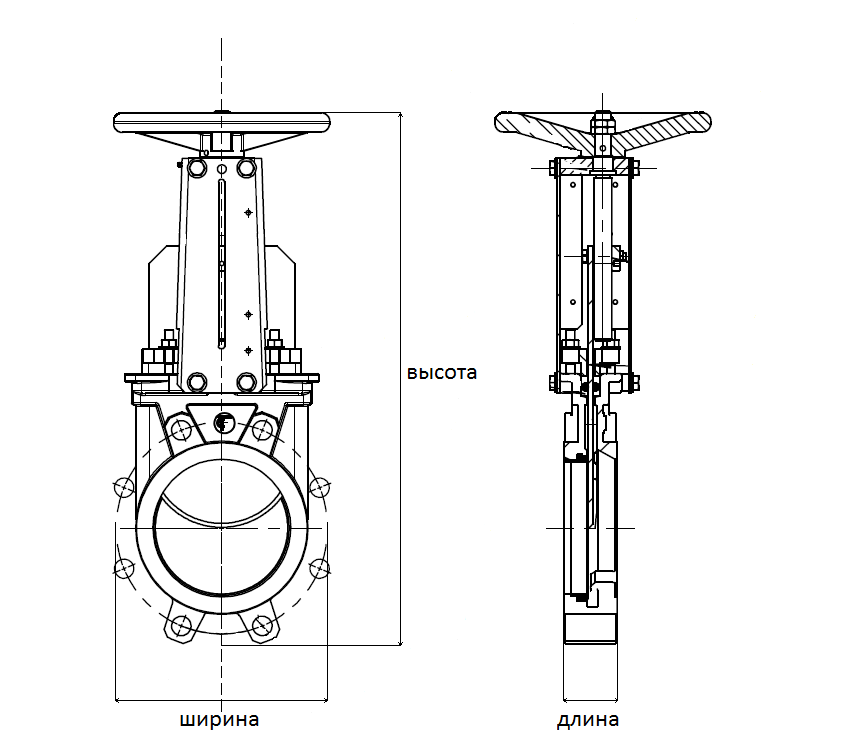

• различные размеры и вес модификаций.

Запорное устройство регулирует пропускание среды с помощью заостренного ножа, который легко ее прорезает, скользя в узком корпусе точно по направляющим. Количество пропускаемого вещества определяется высотой, на которой находится нож. Задвижка обеспечивает герметичность системы посредством двойного нитрилового уплотнения. В модельном ряду VGB3400 также есть разновидность арматуры с выдвижным штоком, которая применяется в не стесненных условиях.

Технические особенности и сфера применения

Конструкция изделий серии VGB3400N хорошо подходит для эксплуатации с порошкообразными и вязкими средами. Трубопроводная арматура применяется в следующих сферах:

• при производстве и фасовке цемента;

• при очистке сточных вод и водоподготовке;

• в производстве целлюлозы;

• в химической и нефтяной промышленности.

Шиберные задвижки Tecofi серии VGB3400 обладают следующими техническими особенностями и преимуществами:

• обеспечивают герметичность в двух направлениях;

• для регулировки тока вязких сред допускается установка съемных колец диафрагмы;

• на пластинах штока есть отверстия для монтажа дополнительного оборудования – защитных пластин и датчиков, индикатор положения ножа;

• корпус изготовлен из чугуна EN-GJL-250 с эпоксидным покрытием, конструкция в виде моноблока устойчива к деформациям и отличается высокой прочностью.

Модель шиберной задвижки Tecofi VGB3400N одна из самых популярных в серии. Рабочий диапазон температур составляет от -10 до 90 С. От диаметра задвижки зависит максимальное рабочее давление: для изделий с Ду350-400 – 4 бара, Ду50-200 мм – 10 бар, Ду300 – 6 бар, Ду250 мм – 8 бар.
