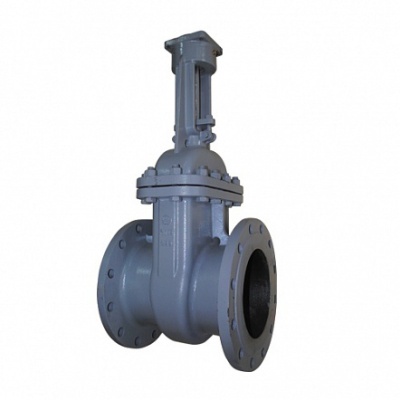

Задвижка стальная 30с941нж клиновая фл под электропривод

Задвижка клиновая 30с941нж — стальная запорная арматура с электроприводом для трубопроводов с номинальным давлением Ру16, предназначенная для полного перекрытия потока воды, нефтепродуктов, газа, пара и других неагрессивных сред. Устройство обеспечивает герметичное отсечение участка трубы, широко применяется в системах водоснабжения, теплоснабжения, нефтегазовой и химической промышленности.​

Назначение и область применения

Задвижки 30с941нж имеют полнопроходную конструкцию и могут устанавливаться на трубопроводе с подачей рабочей среды с обеих сторон. Арматура выпускается в климатическом исполнении У1 по ГОСТ 15150, может применяться в умеренных условиях при температуре от -40 до +45°C. Допускается монтаж на открытом воздухе под навесом.​

Основные сферы применения:

• Инженерные сети водоснабжения и теплоснабжения

• Электроэнергетика и тепловые станции

• Химическая и нефтегазовая промышленность

• Промышленные технологические трубопроводы

Задвижки устанавливаются на трубе в вертикальном положении приводным механизмом вверх. При отклонении в любую сторону необходимо предусмотреть опору под электропривод для снятия нагрузки с бугельного узла.​

Технические характеристики

Задвижка оснащена клиновым затвором из углеродистой стали с нержавеющей наплавкой на уплотнительных поверхностях. Это обеспечивает высокую герметичность, стойкость к гидравлическим ударам и способность выдерживать значительное давление в системе.​

Основные параметры:

• Диаметр условного прохода (Ду) — от 50 до 400 мм​

• Номинальное давление (Ру) — 16 бар (1,6 МПа)​

• Температура рабочей среды — от -40 до +425°C​

• Присоединение к системе — фланцевое по ГОСТ 33259​

• Герметичность затвора — класс А, В по ГОСТ 9544​

• Уплотнение в затворе — по типу «металл-металл»​

• Шпиндель — выдвижной с сальниковым уплотнением (набивка ТРГ)​

Выдвижной шпиндель обеспечивает ремонтопригодность устройства и продлевает срок эксплуатации арматуры. Для защиты от внешних протечек в конструкции предусмотрено наличие паронитовой прокладки в узле «корпус-крышка».​

Конструкция и принцип работы

Задвижка 30с941нж имеет простую и надежную конструкцию, состоящую из корпуса, клинового затвора, присоединенного к штоку, и крышки. Затвор имеет только два крайних рабочих положения — «открыто» и «закрыто». Регулировка потока с помощью уменьшения проходного сечения не допускается.​

Принцип работы с электроприводом

Электрический сигнал поступает на приводной механизм, двигатель приводит в движение ходовую гайку, за счет чего шпиндель начинает поступательное движение. Клиновый затвор перемещается вверх или вниз, открывая или перекрывая проходное отверстие арматуры.​

Задвижка выпускается в исполнении «под электропривод». Приводной механизм заказывается отдельно в общепромышленном или взрывозащищенном исполнении в зависимости от условий эксплуатации.​

Преимущества задвижки 30с941нж

• Минимальное гидравлическое сопротивление — полнопроходная конструкция обеспечивает свободный поток среды​

• Высокая герметичность — класс А, В по ГОСТ 9544​

• Долговечность — выдвижной шпиндель и качественные уплотнения продлевают срок службы​

• Ремонтопригодность — возможность замены сальникового уплотнения без демонтажа арматуры​

• Универсальность — может работать с различными средами, нейтральными к материалам корпуса​

• Автоматизация — возможность дистанционного управления через электропривод​

Особенности монтажа

Перед монтажом задвижки на трубопроводе необходимо выполнить визуальный осмотр состояния арматуры — оценить состояние соединительных элементов, внутренней полости, проверить герметичность прилегания затвора.​

Порядок установки:

1. Расконсервация устройств выполняется по ГОСТ 9.014, смазка удаляется с помощью бензина-растворителя​

2. Трубопровод очищается от грязи, пыли, мусора и окалины​

3. Арматура присоединяется к трубе с помощью фланцев​

4. Затяжка болтов осуществляется равномерно во избежание перекосов фланцевых соединений​

5. Монтаж выполняется приводным механизмом вверх, при наклонном положении обеспечивается опора под электропривод​

После монтажа проводится продувка системы и пусконаладочные работы, включающие проход потока при минимальном и максимальном давлении.​

Эксплуатация и обслуживание

Арматура 30с941нж может применяться только с чистой рабочей средой без твердых включений. В ходе эксплуатации устройства проходят регулярный осмотр и проверку технического состояния. Периодичность техосмотра устанавливается потребителем в зависимости от рабочих условий.​

Обязательно оценивается:

• Состояние крепежных соединений и фланцев

• Герметичность сальникового уплотнения

• Отсутствие внешних протечек

• Работоспособность электропривода

Задвижки в обязательном порядке проходят заводские испытания и периодический техосмотр на соответствие паспортным характеристикам.​

Меры безопасности

К установке задвижек 30с941нж допускается только обученный персонал, изучивший требования по технике безопасности и руководство по эксплуатации арматуры.​

Запрещено:

• Выполнять сборку и разборку арматуры при наличии давления и рабочей среды в системе​

• Использовать несоответствующий инвентарь при монтаже​

• Эксплуатировать запорные устройства с дефектами и неисправностями​

• Применять арматуру в условиях высокой вибрации или при давлении среды более 16 бар​

• Использовать устройство без сопроводительной документации по ГОСТ 2.601​

Хранение и транспортировка

Арматура 30с941нж должна храниться и транспортироваться в соответствии с требованиями ГОСТ 15150. При транспортировке задвижки жестко фиксируются, затвор находится в закрытом положении, а проходные отверстия заглушаются.​

Предусмотрена консервация устройств по ГОСТ 9.014. При длительном хранении изделия подлежат осмотру и переконсервации для сохранения эксплуатационных характеристик.
