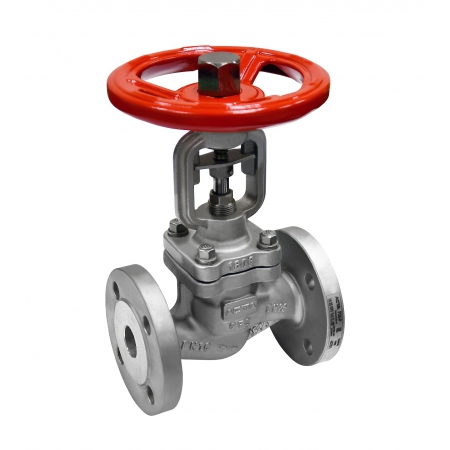

Вентиль запорно-регулирующий с сильфонным уплотнением АСТА серии В443

Конструктивные особенности и преимущества
1. Сильфонный узел – гарантия герметичности

Нулевая эмиссия: Сильфон из нержавеющей стали (марки 08Х18Н10Т) полностью изолирует шпиндель от контакта с рабочей средой и внешней атмосферой

Долговечность: Отсутствие трения и износа уплотнительной набивки

Температурная стабильность: Сохранение герметичности при циклических тепловых нагрузках

2. Двойная функциональность

Запорная функция: Полная герметичность в закрытом положении (класс герметичности А по ГОСТ 9544)

Регулирующая функция: Плавное изменение расхода от 0 до 100% благодаря специальному профилю золотника (равнопроцентная или линейная характеристика)

3. Прочная конструкция

Материалы корпуса: Нержавеющая сталь 12Х18Н9ТЛ (AISI 321), углеродистая сталь 25Л, ковкий чугун ВЧШГ

Фланцевое соединение: Соответствует ГОСТ 12815-80, DIN EN 1092-1, ASME B16.5

Ремонтопригодность: Возможность замены сильфонного блока без демонтажа вентиля с трубопровода

4. Универсальность

Широкий диапазон рабочих параметров: Давление до PN40, температура от -60°C до +425°C

Различные варианты управления: Ручной (маховик), с редуктором, с электроприводом

Разнообразие материалов уплотнений: Графит, PTFE, фторкаучук (для разных сред)

Технические характеристики вентиля АСТА В443
Основные параметры:

Условный диаметр (DN): 15, 20, 25, 32, 40, 50, 65, 80, 100 мм

Условное давление (PN): 16, 25, 40 бар

Испытательное давление: В соответствии с ГОСТ 356-80

Рабочая температура: Стандартно от -40°C до +350°C, специальные исполнения до +425°C

Материал корпуса: Нержавеющая сталь 12Х18Н9ТЛ, сталь 25Л, ВЧШГ

Материал сильфона: Нержавеющая сталь 08Х18Н10Т

Материал золотника и седла: Сталь 20Х13 с наплавкой стеллита

Ход шпинделя: Полноподъемный

Класс герметичности: А (без видимых протечек)

Присоединение к трубопроводу: Фланцевое

Стандарт фланцев: ГОСТ 12815-80, DIN EN 1092-1

Тип управления: Ручной, с редуктором, с электроприводом

Геометрические размеры и масса
(Приводятся в отдельной таблице на странице товара с размерами по каждому DN)

Сравнение с аналогами
Преимущества АСТА В443 перед сальниковыми вентилями:

Отсутствие необходимости в подтяжке сальника

Исключение утечек при изменении температурных условий

Больший срок службы уплотнительного узла

Безопасность при работе с опасными средами

Отличия от других сильфонных вентилей АСТА:

В443 vs В313: В443 имеет регулирующую функцию, В313 – только запорную

В443 vs В333: В443 предназначен для более высоких давлений и температур

В443 vs В413: В443 имеет более широкий диапазон DN и усиленную конструкцию

Монтаж и эксплуатация
Рекомендации по монтажу:

Установка вентиля производится на прямых горизонтальных или вертикальных участках трубопровода

Обязательное соблюдение направления потока (указано стрелкой на корпусе)

При монтаже на паропроводах – установка дренажных устройств для отвода конденсата

Использование только штатных прокладок, соответствующих рабочей среде

Особенности эксплуатации:

Не предназначен для работы в качестве дросселирующего устройства в полуоткрытом положении длительное время

При работе с абразивными средами рекомендуется установка перед вентилем фильтров

Периодический контроль состояния сильфонного узла (визуальный осмотр)

Хранение и транспортировка в закрытом положении

Как заказать вентиль АСТА В443 в компании «Вордер»
ООО «Вордер» является официальным поставщиком арматуры АСТА в России. Для заказа вентиля В443:

Шаг 1: Отправьте техническое задание с параметрами:

Рабочая среда, температура, давление

Условный диаметр (DN)

Материальное исполнение

Тип управления

Количество

Шаг 2: Получите в течение 1 рабочего дня:

Коммерческое предложение с ценой

Технические характеристики выбранной модели

Сроки изготовления и поставки

Шаг 3: Заключите договор и получите:

Гарантию 18 месяцев от производителя

Полный пакет документов (паспорт, сертификаты)

Доставку до вашего склада

Наши преимущества:

Собственный складской комплекс с наиболее востребованными позициями

Бесплатная техническая консультация по подбору арматуры

Гибкая система скидок для постоянных клиентов и крупных заказов

Поставка нестандартных исполнений по индивидуальным чертежам

Сервисное обслуживание и поставка запасных частей

Если вам требуется надежная арматура для ответственных участков – вентиль АСТА В443 станет оптимальным решением. Сочетание проверенного качества, высокой герметичности и функциональности делает эту модель востребованной на промышленных предприятиях по всей России.


Цена вентиля АСТА В443 зависит от диаметра, материала исполнения и комплектации. Актуальные цены уточняйте у менеджеров компании.
