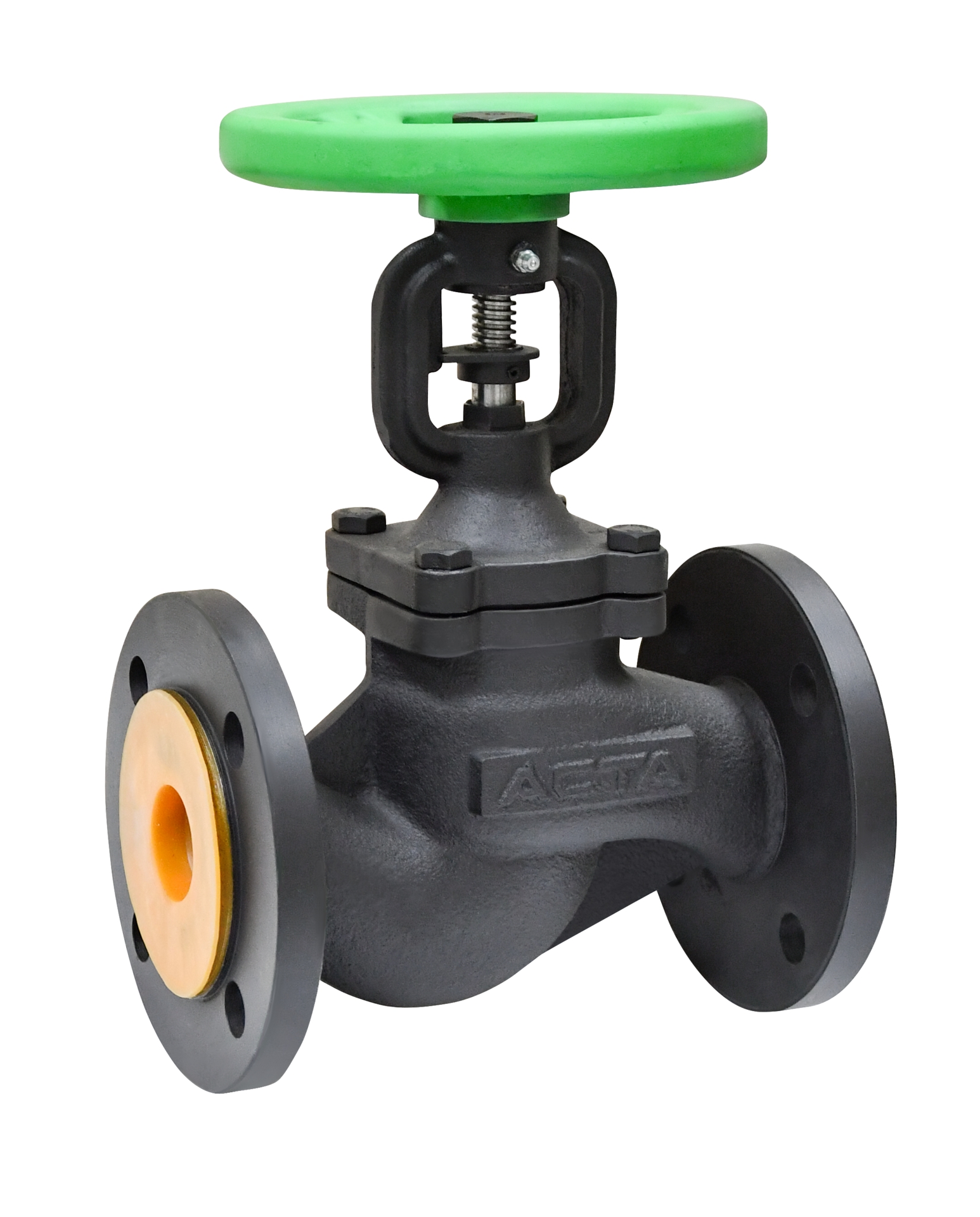

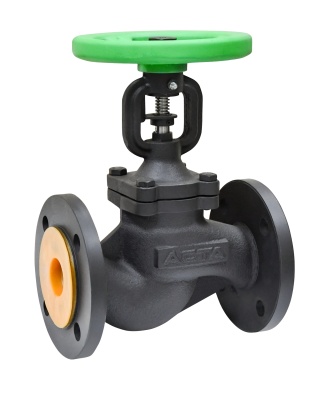

Вентиль запорный сильфонный АСТА В323

Конструкция и принцип действия

Вентиль АСТА В323 представляет собой запорную арматуру с ручным управлением (маховым колесом) и невыдвижным шпинделем. Его ключевая конструктивная особенность – сильфон (гофрированная металлическая оболочка), который является герметичным подвижным уплотнением между внутренней полостью корпуса и внешней средой.

Принцип работы: При вращении маховика шпиндель передает поступательное движение на затвор (клин). При этом сильфон, жёстко приваренный одним концом к шпинделю, а другим – к корпусу вентиля, сжимается или растягивается. Это полностью изолирует подвижное соединение от контакта как с рабочей средой внутри, так и с атмосферой снаружи.

Преимущества сильфонной конструкции АСТА В323:

Абсолютная герметичность (нулевая эмиссия): Полное отсутствие утечек по шпинделю. Критически важно для токсичных (хлор, аммиак), легковоспламеняющихся (газы, топливо) или дорогих сред.

Повышенная безопасность и экологичность: Исключает риск загрязнения окружающей среды и возникновения аварийных ситуаций из-за утечек.

Долгий срок службы: Отсутствие трения и износа уплотнительной набивки. Сильфонный узел рассчитан на большое количество циклов.

Низкие эксплуатационные затраты: Не требует периодической подтяжки сальника или замены набивки.

Работа в широком температурном диапазоне: Стальной сильфон сохраняет работоспособность как при криогенных температурах, так и при высоком нагреве.

Корпусная прочность: Фланцевый корпус из высококачественного ковкого чугуна марки ВЧШГ (EN-GJS-400-18) обеспечивает устойчивость к давлению и гидроударам.

Область применения:

Химическая и нефтехимическая промышленность: Трубопроводы с агрессивными химикатами, сжиженными газами.

Энергетика и ТЭЦ: Линии с паром высоких параметров, конденсатом.

Газовое хозяйство и нефтепереработка: Транспортировка природного газа, нефтепродуктов.

Фармацевтика и пищевая промышленность: Системы, требующие высокой чистоты и отсутствия риска внешнего загрязнения.

Вакуумные системы.

Технические характеристики:

Тип: Вентиль запорный, клиновой, сильфонный, фланцевый

Модель: АСТА В323

Производитель: АСТА (Россия)

Управление: Ручное (маховик)

Материал корпуса: Ковкий чугун ВЧШГ (повышенная прочность и ударная вязкость)

Сильфон: Нержавеющая сталь 12Х18Н10Т (AISI 321)

Шпиндель: Сталь 20Х13

Присоединение: Фланцевое по ГОСТ 33259-2015 (еврофланец) или ГОСТ 12815-80

Условный проход (Ду): Ду 15, 20, 25, 32, 40, 50, 65, 80, 100 мм

Условное давление (Ру/PN): Ру 16 / PN16

Рабочая температура: От -60°C до +350°C (зависит от исполнения уплотнений)

Рабочая среда: Агрессивные и неагрессивные газы и жидкости, пар, аммиак, хладагенты.

Монтаж и эксплуатация (ключевые моменты):

Монтаж между ответными фланцами трубопровода с установкой подходящей прокладки.

Строгое соблюдение направления потока, указанного стрелкой на корпусе.

Не допускается использование для регулирования расхода – только для полного открытия/закрытия.

Запрещены монтажные перекосы и приложение избыточных усилий к маховику.

Нужна арматура для ответственного участка?
Вентили АСТА В323 – это стандарт безопасности для сложных сред. ООО «Вордер» осуществляет поставки напрямую от производителя с гарантией качества.

Закажите вентиль АСТА В323 и получите:
✅ Полный пакет документов (сертификаты, паспорта).
✅ Консультацию инженера по подбору и применению.
✅ Оперативный расчет стоимости под ваш объем.
✅ Гибкие логистические решения до вашего объекта.

Это специализированная арматура. Для точного подбора под ваши условия (среда, давление, температура) требуется консультация.
