Коллекторы отопления: назначение, виды, особенности монтажа

Постоянный рост тарифов на энергоносители заставляет владельцев частных домов задуматься о повышении эффективности системы отопления. В решении этой задачи помогает установка распределительного коллектора. Его монтаж может быть выполнен как на этапе внутренней отделки коттеджа, так и при модернизации отопления в эксплуатирующемся доме. Устройство повышает не только энергоэффективность системы, но и удобство ее использования, ремонта, обслуживания. Поэтому нет ничего удивительного в том, что популярность коллекторов стабильно растет.

Назначение и принцип работы коллектора отопления

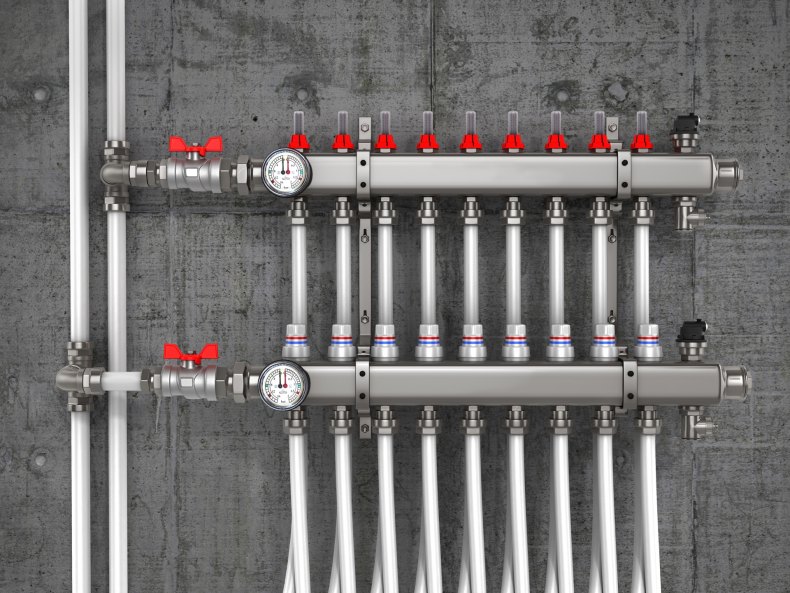

Основная функция коллекторного устройства — равномерное распределение нагретого теплоносителя между несколькими потребителями или контурами, а также последующее возвращение остывшей воды в котел. Визуально оборудование напоминает расческу, где «ручка» является входом теплоносителя, а «зубчики» выходами, распределяющими его между потребляющими устройствами. За это сходство коллекторные устройства часто называют гребенками. После монтажа коллектора каждая ветка становится независимой. Это позволяет при необходимости отключить один отопительный прибор и перераспределить теплоноситель между другими потребителями.

Наиболее важными конструкционными элементами распределительного оборудования являются:

• Подающая гребенка. Основная задача этого узла состоит в распределении поступающего от котла потока и подаче нагретой воды в радиаторные батареи, систему теплый пол, а также к другим потребителям.

• Обратная гребенка. Ее функция прямо противоположна — это оборудование отводит остывший теплоноситель от потребляющих устройств и направляет его к котлу для следующего цикла нагрева.

Каждый вывод подающей и обратной гребенки оснащается вентилем, а также регулировочным клапаном или отсекающим краном. Арматура позволяет перекрывать любой из контуров в случае неисправности, а также позволяет регулировать давление не только в системе, но и в отдельно взятых подающих трубах.

Механизм действия распределительного коллектора предельно прост. Нагретая в отопительном котле вода поступает в подающую гребенку, откуда распределяется по выводам всех контуров, а затем направляется в радиаторные батареи и т.д. Пройдя сквозь систему отопления и отдав тепло, вода попадает в трубу, которая ведет к обратной гребенке, а оттуда возвращается к котлу.

Разновидности коллекторов отопления и их особенности

1. Радиаторные распределительные коллекторы. Это наиболее востребованный вид оборудования. Его популярность объясняется широким распространением радиаторов, которые есть практически в каждом доме. Монтаж и подключение коллекторной группы обеспечивает равномерную подачу теплоносителя по контурам. Количество устройств определяют исходя из расчета 120 метров труб на 1 подающую и 1 обратную гребенку.

   Если система отопления организована с помощью батарей, допускаются разные варианты подключения коллекторов: нижнее, верхнее, боковое, диагональное. В настоящее время наиболее часто используется первый вариант. Такое подключение позволяет скрыть контуры за плинтусом или под полом.

   Нужно учитывать, что при радиаторном отоплении монтаж коллекторов выполняется на каждом этаже. Причем расстояние от оборудования до потребителей должно быть примерно равным. Если подключение веток одинаковой длины невозможно, каждый отвод распределительной гребенки оснащают самостоятельным циркуляционным насосом.

2. Коллекторное оборудование с гидрострелкой (распределительный узел гидравлического типа). Она представляет собой полую вертикально ориентированную трубу, торцы которой оснащены заглушками. Основное назначение устройства заключается в выравнивании давления. Установка таких гребенок оправдана в тех случаях, когда монтаж системы отопления выполняется в помещениях, имеющих значительную площадь.

   Подключение коллекторного оборудования с гидрострелкой позволяет минимизировать вероятность резких температурных перепадов в контурах и тем самым продлить срок службы системы отопления. Кроме того, оно обеспечивает постоянный объем теплоносителя в котле, а также экономию энергоносителей. И наконец, установка таких устройств позволяет при необходимости восполнить дефицит во второстепенном контуре.

3. Солнечные коллекторы. Ключевым преимуществом подобного оборудования является возможность автономной работы. Солнечные коллекторные устройства не нуждаются в подключении к газовой магистрали или в установке топливных баков. Это позволяет использовать их в отдаленных регионах, где отсутствует система централизованной подачи энергоносителей. При этом нужно отметить, что уровень солнечного излучения должен быть достаточно высоким, поскольку в противном случае система отопления не справится с возложенными на нее задачами.

   Оборудование солнечного типа существенно отличается от традиционных гребенок. По сути, это тепловоспринимающая пластина, которая поглощает солнечные лучи, а затем аккумулирует тепло. Накопленная тепловая энергия передается теплоносителю, циркулирующему по контурам системы отопления. Причем в качестве теплоносителя может выступать как жидкость, так и воздух.

   Отличительной особенностью солнечных коллекторных устройств является довольно высокая стоимость. Это снижает экономическую целесообразность их установки в районах с недостаточным уровнем солнечного света. Более того! Даже в южных регионах страны, характерной чертой которых является высокий уровень инсоляции, подключение и использование солнечных устройств оправдано только в качестве вспомогательного источника тепла, дополняющего системы отопления с газовыми и твердотопливными котлами.

Особенности установки и подключения коллектора отопления

Точный порядок действий при установке гребенки зависит от ее конструкции, а также от конструктивных особенностей и вида системы отопления (теплый пол, радиаторная и пр.). При этом можно выделить несколько общих моментов:

• для установки коллекторных систем подходят места, защищенные от излишней влаги, к примеру, гардеробные, коридоры, кладовые;

• в комплект оборудования в обязательном порядке включают расширительный бачок, объемом не меньше 10% от всего количества теплоносителя в системе;

• каждый контур радиаторной системы отопления оснащается независимым циркуляционным насосом, обеспечивающим движение теплоносителя;

• для нормальной циркуляции на малом контуре расширительный бачок при установке гидрострелки ставят перед основным насосом;

• циркуляционный насос можно расположить в любой точке контура, но оптимально установить его на подаче.
