Виды манометров
Манометр — особый прибор для измерения давления в газовой, жидкостной и паровой среде. Оборудование необходимо в различных сферах деятельности, на производствах. Когда давление имеет оптимальные параметры — рабочий процесс идет без нарушений, а вот если давление повышается или падает, то возможны опасные ситуации.
Разработано множество модификаций приборов, поэтому перед тем как купить манометр важно четко определиться с критериями и целями, а также иметь представления о различии моделей.
Виды оснащения по принципу действия
- Грузопоршневые считаются наиболее точными и часто применяются в заводских и калибровочных лабораториях. Давление в них подается через насос, а для плавной подстройки применяется маховик.
- Жидкостные приборы. В основе их работы лежит принцип сообщающихся сосудов. В большинстве жидкостных аппаратов уровень рабочей жидкости находится так, чтобы его легко можно было увидеть, специалисты определяют по его положению значение давления.
- Мембранные аппараты имеют принцип работы, основанные на пневматической компенсации. В приборе сила давления, которую нужно измерить, уравновешивается силой упругости мембранной коробки.
- Пружинные. В зависимости от вида самой пружины есть несколько разновидностей: пластинчатые, трубные, коробчатые. Все эти приборы просты по конструкции, надежны в эксплуатации и подходят для измерения давления в большом диапазоне. В оборудовании устанавливается трубчатая пружина (трубка Бурдона), под действием давления она распрямляется, а её свободный конец оказывает влияние на рычаг, который и приводит в движение циферблат.
Типы оборудования по измеряемому давлению
- Манометр — измеряет физическую величину силы, влияющей на единицу площади. Подходит для определения избыточного давления в разбросе показателей от 0,06 до тысячи МПА.
- Вакуумметр — определяет рабочую среду, измеряет объем разряжения давления.
- Мановакуумметры предназначается для выявления давления и рабочей среды, также приборы показывают избыточное давление (60-240 000 кПа).
- Напоромер — определяет малое давление.
- Тягомер предназначен для установления разряжения давления до -40 кПа.
Визуально такие приборы можно сразу отличить по шкале. Если вы видите там только положительные значения — это манометр, отрицательные — вакууметр, а в тех случаях, когда имеются все показатели — перед вами мановакуумметр.

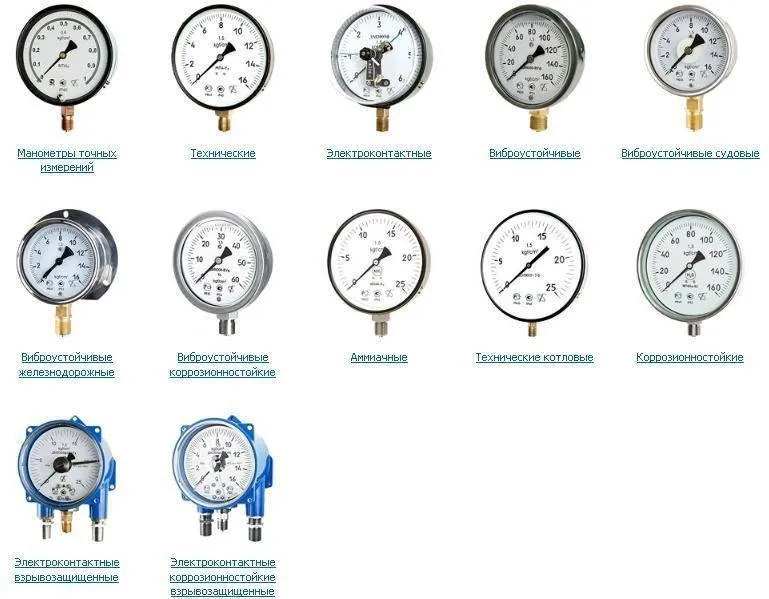

Классификация по назначению
Некоторые виды манометров предназначены для использования их в конкретной сфере. Производители часто сразу маркируют приборы по рекомендованному их назначению, что значительно упрощает выбор.
- Электроконтактные приспособлены для контроля давления кислорода и нейтральных некристаллизующихся сред. Возможно использовать как контролирующий прибор
- Судовые;
- Эталонные (предназначены для проверки манометров);
- Кислородные;
- Железнодорожные;
- Самопишущие подходят для измерения вакуумметрического и избыточного давления, дополнительно фиксирует график и режим своей работы;
- Виброустойчивые;
- Коррозиестойкие;
- Общетехнические манометры — один из самых распространенных типов, поскольку прибор имеет широкую сферу применения. Главный критерий его эксплуатации — неагрессивная среда.
По способу подключения приборы делятся на два основных типа:
- Радиальные — резьба расположена внизу корпуса;
- Аксиальные — резьбовое соединение на задней поверхности оборудования.
При выборе прибора стоит обращать внимание на диаметр корпуса, сферу применения, класс точности, максимальное давление, вид и размер резьбы, принцип работы. Один и тот же аппарат может использоваться в различных средах, более детальная информация обычно содержится в техпаспорте оборудования.
