Затворы поворотные

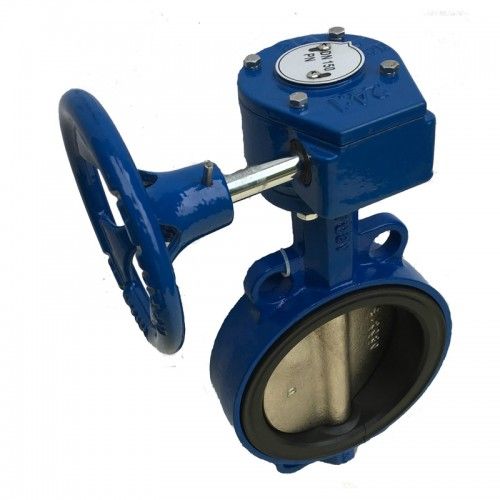

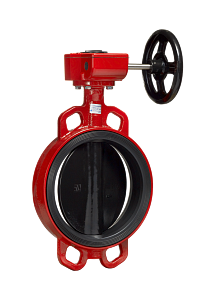

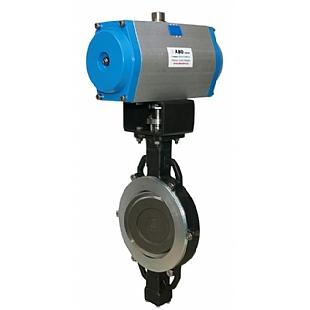

Затвор дисковый поворотный — компактная трубопроводная арматура для перекрытия и регулирования потока рабочих сред в системах водоснабжения, отопления, газоснабжения и промышленных технологических линиях. В нашем каталоге представлен широкий выбор затворов различных типоразмеров от Ду50 до Ду300 и выше, с ручным управлением, редукторным приводом и пневмоприводом.​

Конструкция и принцип работы

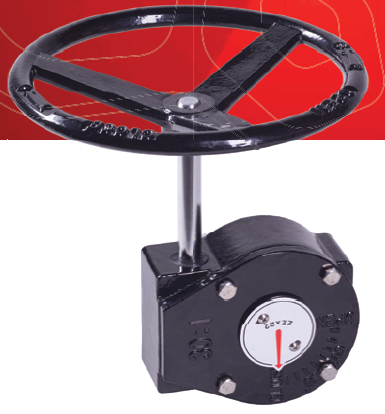

Затвор поворотный состоит из корпуса, запорного диска, штока и привода. При повороте рычага или редуктора диск вращается на 90°, полностью открывая или закрывая проходное сечение трубопровода. Уплотнительная манжета из EPDM, NBR или VITON обеспечивает герметичность и надежность конструкции даже при работе с агрессивными средами. Простой принцип действия делает устройства удобными в эксплуатации и обслуживании.​

Типы дисковых затворов

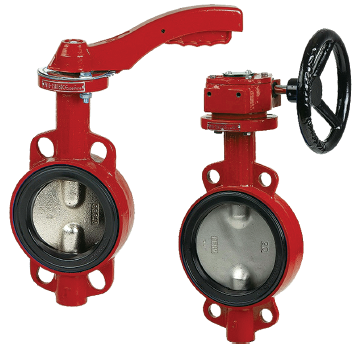

Межфланцевые затворы — компактные модели, устанавливаемые между фланцами трубопровода, что позволяет существенно сократить монтажную длину и массу конструкции. Межфланцевые затворы идеально подходят для ограниченного пространства и требуют минимум комплектующих для монтажа.​

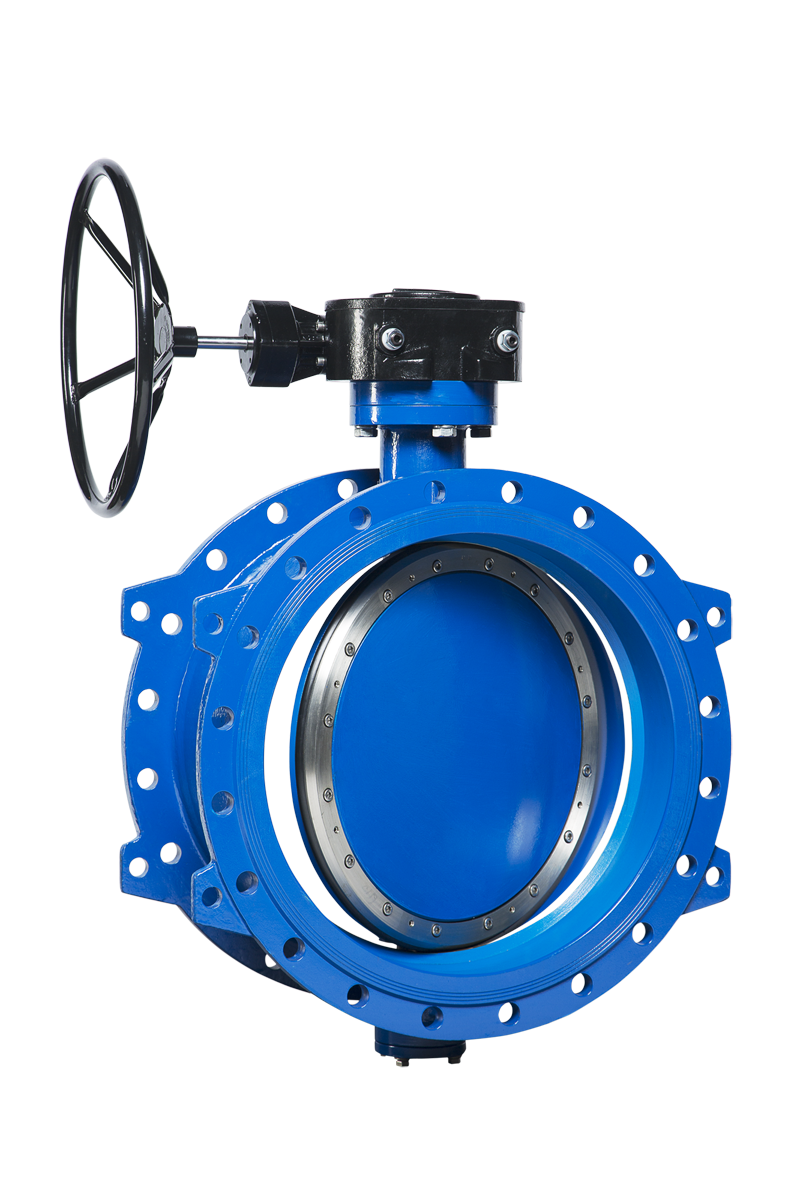

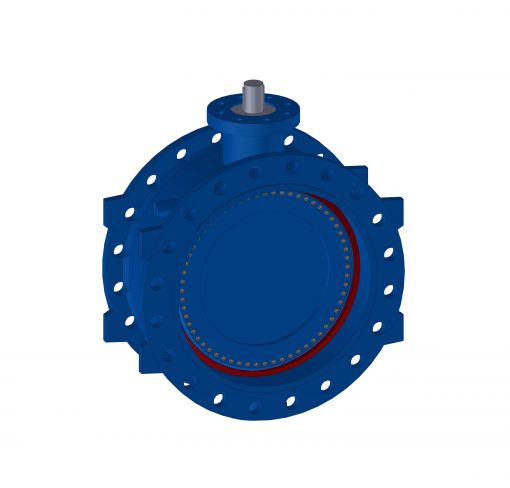

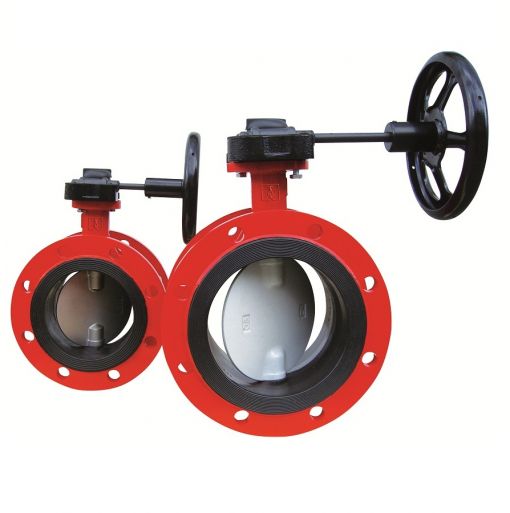

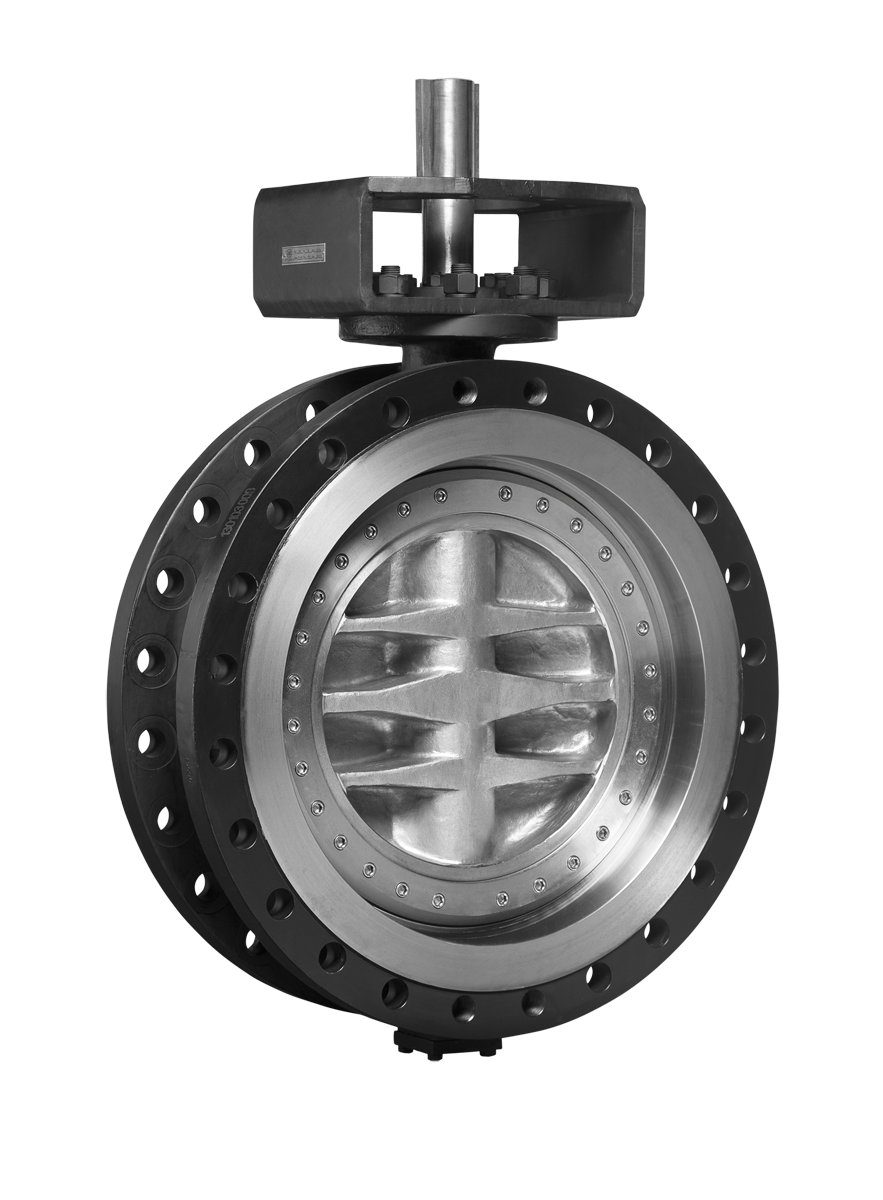

Фланцевые затворы — оснащены собственными присоединительными фланцами, что упрощает быстрый монтаж на трубопроводах без дополнительных элементов. Такие модели обеспечивают высокую прочность соединения и используются на объектах с повышенными требованиями к надежности.​

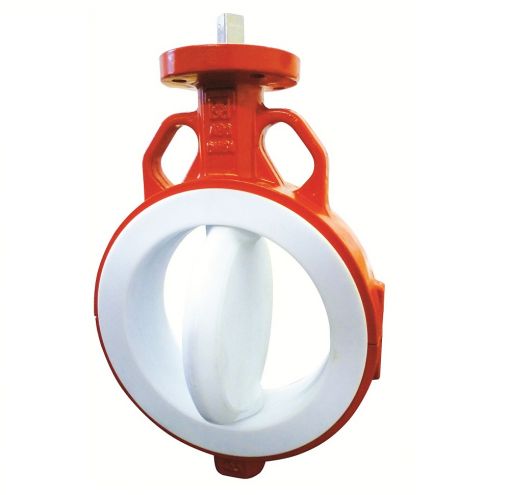

По материалу корпуса представлены чугунные затворы (для воды и других жидкостей), стальные и из нержавеющей стали — для работы с химическими веществами, нефтепродуктами, паром и газом.​

Области применения

Затворы дисковые поворотные применяются в инженерных системах водоснабжения и канализации, на промышленных предприятиях для транспортировки воздуха, газа и технологических жидкостей. В системах отопления затворы с ручным управлением или электроприводом обеспечивают регулирование потока теплоносителя на тепловых станциях и в распределительных сетях. Пожарные системы используют затворы для быстрого перекрытия водопроводных линий, а химическая промышленность — для работы с агрессивными средами при температурах до 200°C.​

Преимущества и характеристики

• Компактность — малая монтажная длина по сравнению с задвижками и вентилями​

• Малый вес — упрощает транспортировку и установку на любых объектах

• Быстрое управление — поворот на 90° позволяет мгновенно открыть или закрыть поток​

• Широкий диапазон — работа при давлении от Ру10 до Ру16 и выше (до 16 кгс/кв.см и более)​

• Долговечность — срок службы до 10-15 лет при соблюдении условий эксплуатации​

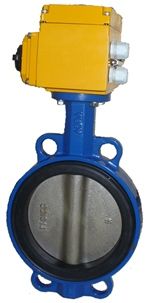

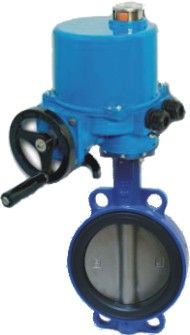

• Возможность автоматизации — установка электропривода или пневмопривода для дистанционного управления

Как выбрать затвор

При подборе затвора учитывайте диаметр трубопровода (Ду), рабочее давление (Ру), температуру и характеристики рабочей среды. Для воды и неагрессивных жидкостей подходят чугунные модели, для химических производств — из нержавеющей стали. Тип привода зависит от диаметра: до Ду150 используют ручной рычаг, свыше — редукторный или электрический привод. Материал уплотнительного кольца выбирают исходя из температуры и состава среды.​
